基于JAVA+SpringBoot+Vue的农商对接系统

课题背景

二十一世纪互联网的出现，改变了几千年以来人们的生活，不仅仅是生活物资的丰富，还有精神层次的丰富。在互联网诞生之前，地域位置往往是人们思想上不可跨域的鸿沟，信息的传播速度极慢，信息处理的速度和要求还是通过人们骑马或者是信鸽传递，这些信息传递都是不可控制的，中间很有可能丢失，信息的传递水平决定了人们生活的水平。如今大家都在使用互联网软件产品，从内部管理设置计算机管理，提高内部信息化的管理水准，从外部市场也可以用计算机获取相关数据进行处理，如今各行各业已经严重依赖于计算机了【1】。

本课题研究和开发农商对接系统，让安装在计算机上的该系统变成管理人员的小帮手，提高商品销售信息处理速度，规范商品销售信息处理流程，让管理人员的产出效益更高。

课题意义

传统处理数据，必须是一张张纸，然后处理完毕又是统计在一张张纸上面，不断的重复处理，最终有个结果给最高层作为参考，这个模式在互联网没有出现之前，是一种常见的事情，信息管理的效率提不上去，人多不一定力量大，因为人多肯定更加消耗资源，并且因为人类需要休息，需要管理，思想会不统一，会偷懒，所以人们研究出专门帮助人们计算的机器，就是计算机的前身，到了互联网时代，人们发现完全可以让程序供应商提供解决方案，自己挑选自己合适的方案来提高自己的产出比。所以在日常工作和生活中会发现各种各样方便人们的工具

本课题研发的农商对接系统，就是提供商品销售信息处理的解决方案，它可以短时间处理完信息，并且这些信息都有专门的存储设备，而且数据的备份和迁移都可以设定为无人值守，从人力角度和信息处理角度以及信息安全角度，农商对接系统是完胜传统纸质操作的。

操作流程

使用者在操作农商对接系统中，应该按照本系统提供的操作流程（图3.1即为本系统的操作流程图）进行操作，可以减少操作失误，从而节省进入农商对接系统的时间。

图3.1 系统操作流程

登录流程

农商对接系统通过登录功能（图3.2即为其登录的流程）引导使用者进入指定的功能操作区，也避免非本系统的用户享受本系统提供的服务以及查看本系统提供的信息，进而保证用户安全。

图3.2 登录流程

删除信息流程

农商对接系统在经过长期使用后，会产生很多的数据信息。为了腾出存储空间存放更多的数据，本系统数据库中存储的数据，一些没有参考价值的数据需要进行删除（图3.3即为删除信息的流程），删除数据过程中，为避免误删，使用者要根据系统的提示来决定是否删除数据。

图3.3 删除信息流程

添加信息流程

农商对接系统提供可视化的功能操作区，非常方便使用者进行数据操作，当使用者往系统中录入数据时（图3.4即为添加信息的流程），本系统也会进行数据合法性的判断，符合要求的数据才能够在数据库指定表中进行登记。【6】

图3.4 添加信息流程

功能需求

农商对接系统根据使用权限的角度进行功能分析，并运用用例图来展示各个权限需要操作的功能。

图3.5即为管理员用例图，管理员权限操作的功能包括管理卖家，管理用户，管理订单和订单追踪信息，管理售后信息，管理售后处理信息，管理用户与卖家的交流信息等。

图3.5 管理员用例图

图3.6即为卖家用例图，卖家权限操作的功能包括对订单商品进行交货，处理订单商品的售后信息，管理商品，回复用户咨询商品的交流信息等。

图3.6 卖家用例图

图3.7即为用户用例图，用户权限操作的功能包括预定商品，咨询商品，支付订单商品，对订单商品申请售后，查看售后处理信息等。

图3.7 用户用例图

用户对着浏览器操作，肯定会出现某些不可预料的问题，但是不代表着系统对于用户在浏览器上的操作不进行处理，所以说，要提前考虑可能会出现的问题。

功能结构设计

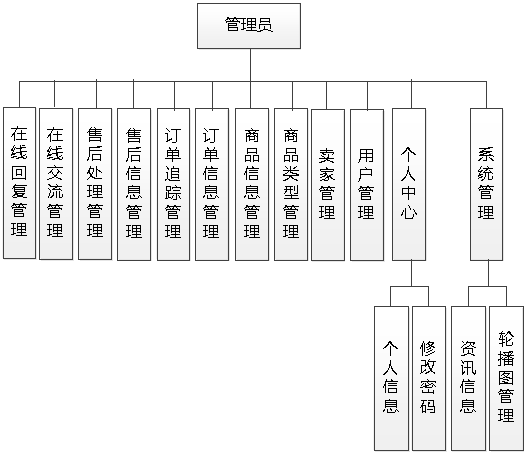

图4.1即为设计的管理员功能结构，管理员权限操作的功能包括管理卖家，管理用户，管理订单和订单追踪信息，管理售后信息，管理售后处理信息，管理用户与卖家的交流信息等。

图4.1 管理员功能结构

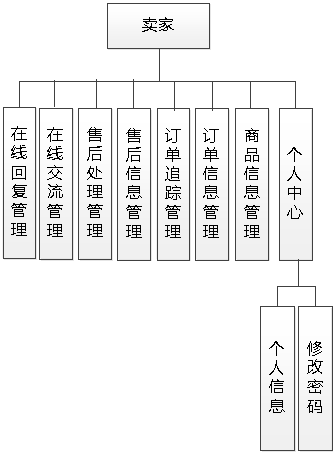

图4.2即为设计的卖家功能结构，卖家权限操作的功能包括对订单商品进行交货，处理订单商品的售后信息，管理商品，回复用户咨询商品的交流信息等。

图4.2 卖家功能结构

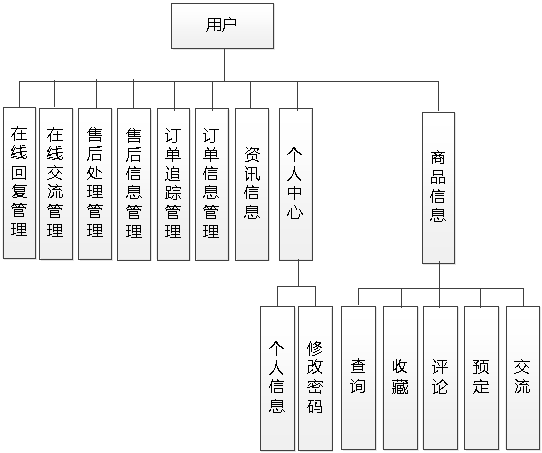

图4.3即为设计的用户功能结构，用户权限操作的功能包括预定商品，咨询商品，支付订单商品，对订单商品申请售后，查看售后处理信息等。

图4.3 用户功能结构

数据库设计

农商对接系统运行中产生的数据需要按照提前设置的存储规则进行保存，设计出一个符合项目的最优数据存储格式，因为它能减少用户的等待时间，还可以对系统的请求在最短时间内进行响应。所以，对数据库设计时，需要对功能需求进行详细的拆分，以及对业务状态的细分，然后设计具体的存储规则，保证数据库能正常运作，缩短数据处理时间，并在一定程度上降低数据冗余，节省存储空间。

数据库概念设计

实体-联系图还有一个名称即E-R图，是Entity Relationship Diagram各英文单词首字母的缩写，它这种概念模型通常用于对现实世界进行描述。同时它还是一种能够直观表达数据中实体，联系，属性的有效手段。绘制E-R图能够选择的工具也有很多，但是Office Visio 这款软件在E-R图的绘制上一般都是作为首选工具，因为它是基于可视化处理，使用它创建E-R图非常简单。使用基本的E-R图构成元素，比如椭圆，菱形，矩形，还有实线段来表达对应的信息，椭圆代表属性，即实体的特征，矩形代表实体，即数据库中的一个具体数据表，菱形代表实体中相互关系，实线段主要是完成椭圆，矩形，菱形的连接。【10】

（1）图4.4即为商品这个实体所拥有的属性值。

图4.4 商品实体属性图

（2）图4.5即为订单这个实体所拥有的属性值。

图4.5 订单实体属性图

（3）图4.6即为卖家这个实体所拥有的属性值。

图4.6 卖家实体属性图

（4）图4.7即为用户这个实体所拥有的属性值。

图4.7 用户实体属性图

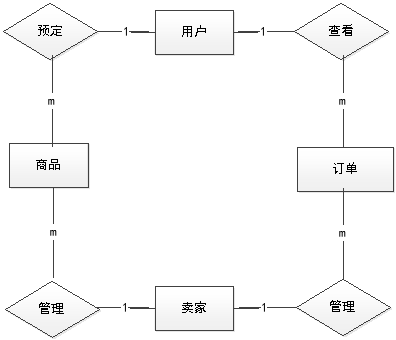

（5）图4.8即为上面介绍的实体中存在的联系。

图4.8 实体间关系E-R图

数据库物理设计

本小节主要任务即是根据上述内容进行数据存储结构的设计，实体的属性就用来表示字段名称，不同的字段表示的数据类型以及取值都不相同，以及该表各个字段是否能够保持空等进行说明，设计完成一张数据表的结构之后，在保存时同样要命名，尽量选择英文名称进行命名并保存，还不容易导致系统出错。接下来就对设计的表进行简单说明。【11】

表4.1 订单信息表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

dingdanbianhao

订单编号

varchar(200)

是

shangpinmingcheng

商品名称

varchar(200)

否

shangpinleixing

商品类型

varchar(200)

否

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

jiage

价格

int(11)

否

shuliang

数量

int(11)

否

zongjiage

总价格

float

是

jiaohuoshijian

交货时间

date

否

xiadanshijian

下单时间

datetime

是

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

shouji

手机

varchar(200)

是

didian

地点

varchar(200)

否

dingdanzhuangtai

订单状态

varchar(200)

是

ispay

是否支付

varchar(200)

是

表4.2 订单追踪表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

dingdanbianhao

订单编号

varchar(200)

是

shangpinmingcheng

商品名称

varchar(200)

否

shangpinleixing

商品类型

varchar(200)

否

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

shouji

手机

varchar(200)

是

jiaohuoneirong

交货内容

longtext

否

jiaojieshijian

交接时间

datetime

是

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

表4.3 商品信息评论表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

refid

关联表id

bigint(20)

否

userid

用户id

bigint(20)

否

nickname

用户名

varchar(200)

是

content

评论内容

longtext

否

reply

回复内容

longtext

是

表4.4 卖家表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

zhanghao

账号

varchar(200)

否

mima

密码

varchar(200)

否

maijiaxingming

卖家姓名

varchar(200)

是

xingbie

性别

varchar(200)

是

touxiang

头像

varchar(200)

是

youxiang

邮箱

varchar(200)

是

dianhua

电话

varchar(200)

是

表4.5 资讯信息表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

title

标题

varchar(200)

否

introduction

简介

longtext

是



varchar(200)

否

content

内容

longtext

否

表4.6 商品类型表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

shangpinleixing

商品类型

varchar(200)

否

表4.7 商品信息表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

shangpinmingcheng

商品名称

varchar(200)

否

shangpinleixing

商品类型

varchar(200)

否

tupian


varchar(200)

是

jiage

价格

int(11)

否

shuliang

数量

int(11)

否

yujishijian

预计时间

date

是

shangpinxiangqing

商品详情

longtext

是

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

dianhua

电话

varchar(200)

是

表4.8 售后处理表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

dingdanbianhao

订单编号

varchar(200)

是

shangpinmingcheng

商品名称

varchar(200)

是

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

chulijieguo

处理结果

longtext

是

chulishijian

处理时间

datetime

是

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

表4.9 售后信息表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

dingdanbianhao

订单编号

varchar(200)

是

shangpinmingcheng

商品名称

varchar(200)

是

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

shouhouneirong

售后内容

longtext

是

fabushijian

发布时间

datetime

是

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

zhuangtai

状态

varchar(200)

是

表4.10 收藏表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

userid

用户id

bigint(20)

否

refid

收藏id

bigint(20)

是

tablename

表名

varchar(200)

是

name

收藏名称

varchar(200)

否


收藏图片

varchar(200)

否

type

类型(1:收藏,21:赞,22:踩)

varchar(200)

是

inteltype

推荐类型

varchar(200)

是

表4.11 管理员表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

username

用户名

varchar(100)

否

password

密码

varchar(100)

否

role

角色

varchar(100)

是

addtime

新增时间

timestamp

否

表4.12 用户表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

yonghuming

用户名

varchar(200)

否

mima

密码

varchar(200)

否

xingming

姓名

varchar(200)

是

xingbie

性别

varchar(200)

是

touxiang

头像

varchar(200)

是

youxiang

邮箱

varchar(200)

是

shouji

手机

varchar(200)

是

表4.13 在线回复表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

biaoti

标题

varchar(200)

是

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

huifuneirong

回复内容

longtext

是

huifushijian

回复时间

datetime

是

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

表4.14 在线交流表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

addtime

创建时间

timestamp

否

biaoti

标题

varchar(200)

否

zhanghao

账号

varchar(200)

是

maijiaxingming

卖家姓名

varchar(200)

是

jiaoliuneirong

交流内容

longtext

是

fabushijian

发布时间

datetime

是

yonghuming

用户名

varchar(200)

是

xingming

姓名

varchar(200)

是

管理员功能实现

卖家管理

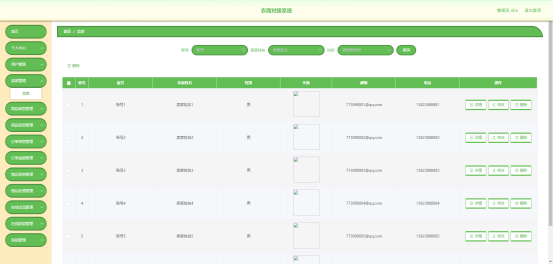

图5.1 即为编码实现的卖家管理界面，卖家信息有电话，卖家姓名，账号，性别等信息，管理员查询卖家，更改卖家信息，新增卖家，删除卖家等。

图5.1 卖家管理界面

用户管理

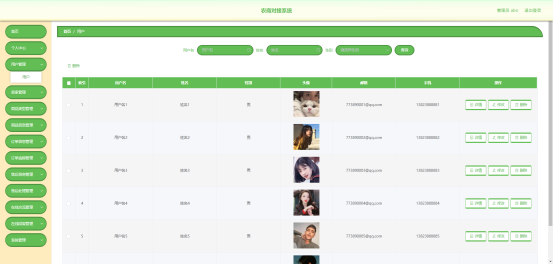

图5.2 即为编码实现的用户管理界面，用户的头像，邮箱，姓名，手机等信息也能让管理员更改和登记新用户信息，查询用户，删除用户等。

图5.2 用户管理界面

售后信息管理

图5.3 即为编码实现的售后信息管理界面，管理员查看售后信息，包括售后信息的状态，用户姓名，卖家姓名，商品等信息都能够查看，管理员也能更改，删除，查询售后信息。

图5.3 售后信息管理界面

卖家功能实现

商品信息管理

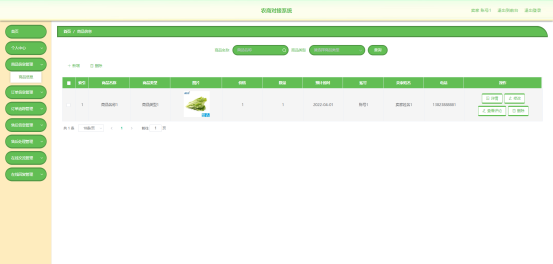

图5.4 即为编码实现的商品信息管理界面，卖家对商品价格，卖家姓名，电话，商品图片等信息进行修改，可以查询商品，新增商品等。

图5.4 商品信息管理界面

订单信息管理

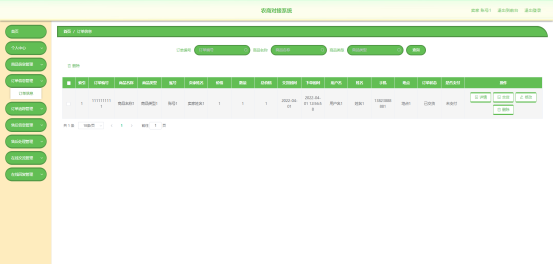

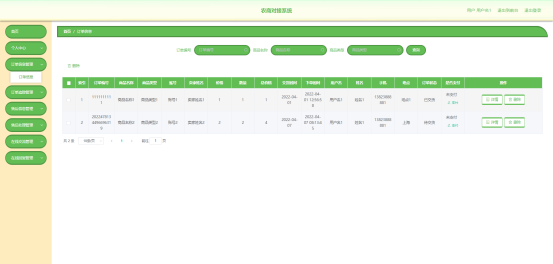

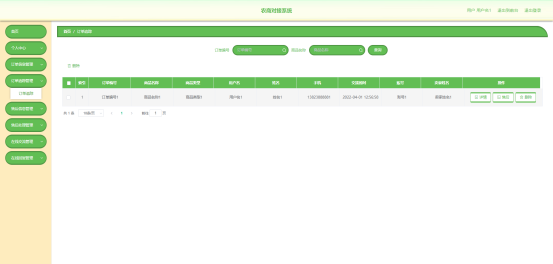

图5.5 即为编码实现的订单信息管理界面，卖家根据订单约定的交货时间进行交货，可以查看订单明细信息，主要是交货时间，总价格，下单时间，商品名称，用户姓名，手机等信息，卖家可以查询订单。

图5.5 订单信息管理界面

订单追踪管理

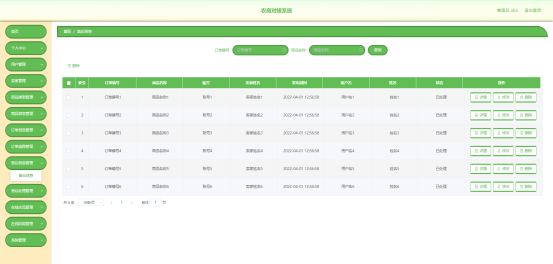

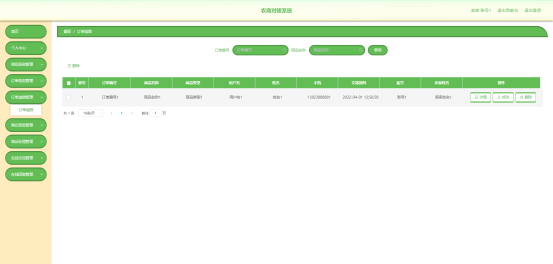

图5.6 即为编码实现的订单追踪管理界面，卖家查看用户姓名，商品名称，交接时间，卖家姓名等信息，可以更改订单追踪信息，查询订单追踪信息等。

图5.6 订单追踪管理界面

在线交流管理

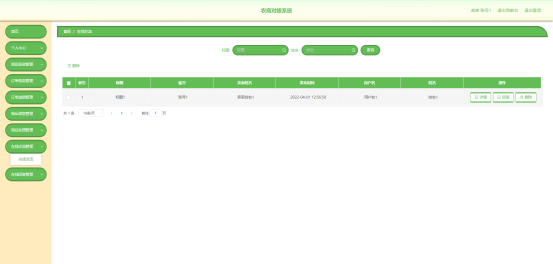

图5.7 即为编码实现的在线交流管理界面，卖家对用户咨询商品的信息进行查看和回复，可以删除用户与卖家的交流信息。

图5.7 在线交流管理界面

用户功能实现

商品信息

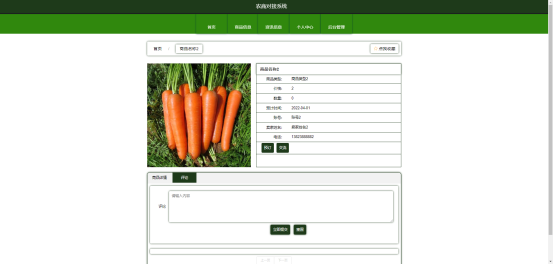

图5.8 即为编码实现的商品信息界面，用户在前台的商品信息界面对展示的商品信息进行查看后，可以收藏商品，预定商品，如果用户想了解更多关于商品的信息，可以点击交流按钮向卖家咨询，同时可以在商品信息界面下方的评论区域发布对商品的评论等。

图5.8 商品信息界面

资讯信息

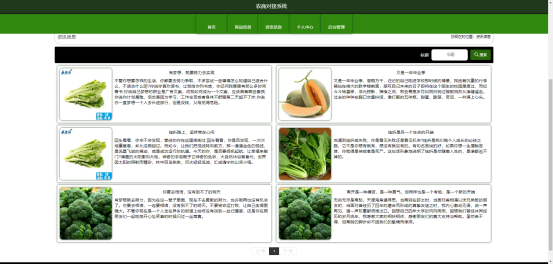

图5.9 即为编码实现的资讯信息界面，用户查询资讯信息，需要在查询框中编辑资讯标题才可以查询资讯，可以查看资讯信息界面展示的各种资讯信息。

图5.9 资讯信息界面

订单信息管理

图5.10 即为编码实现的订单信息管理界面，用户预定商品，需要在订单信息管理界面支付。

图5.10 订单信息管理界面

订单追踪管理

图5.11 即为编码实现的订单追踪管理界面，卖家交货之后，用户发现订单商品存在问题，可以申请对订单商品进行售后。

图5.11 订单追踪管理界面
