基于JAVA+SpringBoot+Vue的流浪宠物管理系统

系统的需求分析

在软件设计开发的整个过程中，需求分析占用的时间是比较长的，也是比较耗费人力的阶段。需求分析是设计系统功能模块的总方向，系统开发工作基本上都是围绕着需求分析而进行开展的。通过需求分析阶段，可以确定系统的基本功能设计，以及在最后的系统验收阶段，通过对照需求分析报告，验证系统的功能设计是否合理，能否满足用户的基本需要，最终判断评定系统设计是否成功完成。本文主要通过问卷调查的方式，对基于Java Web的流浪宠物管理系统进行了需求分析[11]。根据调查结果显示，系统用户主要有两种类型，一种是以使用为主要目的的用户角色类型，另一种是以管理为主要目的的管理员角色类型。用户角色的主要功能需求包括流浪宠物查询、流浪动物救助管理等模块。管理员角色的主要功能需求包括注册用户管理、流浪宠物管理、流浪动物救助管理等模块。其中，密码信息、流浪宠物信息、流浪动物救助信息等都是非常重要的数据记录，在系统设计的过程中，需要进行一定的加密处理，确保数据安全性，切实的保护好用户的重要信息。

系统的总体功能设计

通过结合系统分析阶段的相关内容，对系统的整体功能设计进行规划。由此可知，本系统的使用者主要可以被分为管理员角色和用户角色两类。其中，管理员角色主要的功能需求有用户信息管理、流浪宠物管理、流浪动物救助管理等模块，用户角色主要的功能需求有系统登录、查询流浪宠物信息、查询流浪动物救助信息等模块。本系统的总体功能设计如图4-1所示。

图4-1系统的总体功能设计

数据库设计

概念设计

在数据库设计阶段，本系统通过使用开源的、小型的MySQL数据库对系统相关的数据信息进行管理和维护[12]。数据库设计大致可以被分为概念设计和逻辑设计两个阶段。概念设计阶段是逻辑设计阶段的重要依据，同样的，逻辑设计阶段也是概念设计阶段的实现目标。概念设计阶段主要通过使用实体-联系图（E-R图）的方式，将现实世界中用户对系统的实际需求，转换成设计人员能够理解的抽象的数据库概念模型。本人通过设计E-R图，详细的对系统中的实体以及实体之间的联系进行了表达。各实体信息的E-R图如图4-2、图4-3、图4-4、图4-5、图4-6、图4-7、图4-8、图4-9、图4-10、图4-11、图4-12、图4-13、图4-14所示，系统总体E-R图如图4-15所示。

图4-2管理员信息E-R图

图4-3用户信息E-R图

图4-4字典信息E-R图

图4-5商品信息E-R图

图4-6商品订单信息E-R图

图4-7商品评价信息E-R图

图4-8流浪宠物信息E-R图

图4-9流浪宠物领养信息E-R图

图4-10流浪动物救助信息E-R图

图4-11流浪动物救助留言信息E-R图

图4-12流浪动物救助收藏信息E-R图

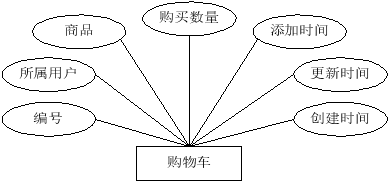

图4-13购物车信息E-R图

图4-14公告信息E-R图

图4-15系统总体E-R图

逻辑设计

逻辑设计阶段主要的工作是将概念设计中的E-R图，转换成方便系统进行存储和管理的二维表格形式[14]。这一阶段也可以被称为数据库的详细设计，其直接关系到系统功能模块的正常运行、数据信息的正常更新等。在设计过程中，需要充分考虑数据库的规范性和合理性，使得能够满足系统的功能和性能需求。本系统相关的数据表格设计内容如下所示。

表4-1管理员信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

username

String

用户名

是

3

password

String

密码

是

4

role

String

角色

是

5

addtime

Date

新增时间

是

表4-2用户信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

username

String

账户

是

3

password

String

密码

是

4

yonghu_name

String

用户姓名

是

5

yonghu_phone

String

用户手机号

是

6

yonghu_id_number

String

用户身份证号

是

7

yonghu_photo

String

用户头像

是

8

sex_types

Integer

性别

是

9

yonghu_email

String

电子邮箱

是

10

new_money

BigDecimal

余额

是

11

create_time

Date

创建时间

是

表4-3字典信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

dic_code

String

字段

是

3

dic_name

String

字段名

是

4

code_index

Integer

编码

是

5

index_name

String

编码名字

是

6

super_id

Integer

父字段编号

是

7

beizhu

String

备注

是

8

create_time

Date

创建时间

是

表4-4商品信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

chongwuyongpin_name

String

商品名称

是

3

chongwuyongpin_photo

String

商品照片

是

4

chongwuyongpin_types

Integer

商品类型

是

5

chongwuyongpin_price

Integer

购买获得积分

是

6

chongwuyongpin_kucun_number

Integer

商品库存

是

7

chongwuyongpin_old_money

BigDecimal

商品原价

是

8

chongwuyongpin_new_money

BigDecimal

现价

是

9

chongwuyongpin_clicknum

Integer

点击次数

是

10

shangxia_types

Integer

是否上架

是

11

chongwuyongpin_delete

Integer

逻辑删除

是

12

chongwuyongpin_content

String

商品简介

是

13

create_time

Date

创建时间

是

表4-5商品订单信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

chongwuyongpin_order_uuid_number

String

订单号

是

3

address_id

Integer

送货地址

是

4

chongwuyongpin_id

Integer

商品

是

5

yonghu_id

Integer

用户

是

6

buy_number

Integer

购买数量

是

7

chongwuyongpin_order_true_price

BigDecimal

实付价格

是

8

chongwuyongpin_order_types

Integer

订单类型

是

9

chongwuyongpin_order_payment_types

Integer

支付类型

是

10

insert_time

Date

订单创建时间

是

11

create_time

Date

创建时间

是

表4-6商品评价信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

chongwuyongpin_id

Integer

商品

是

3

yonghu_id

Integer

用户

是

4

chongwuyongpin_commentback_text

String

评价内容

是

5

reply_text

String

回复内容

是

6

insert_time

Date

评价时间

是

7

update_time

Date

回复时间

是

8

create_time

Date

创建时间

是

表4-7流浪宠物信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

chongwu_name

String

宠物名称

是

3

chongwu_photo

String

宠物照片

是

4

chongwu_types

Integer

宠物类型

是

5

chongwu_status_types

Integer

认领状态

是

6

chongwu_content

String

宠物简介

是

7

create_time

Date

创建时间

是

表4-8流浪宠物领养信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

chongwu_id

Integer

宠物

是

3

yonghu_id

Integer

用户

是

4

chongwu_text

String

申请理由

是

5

chongwu_lingyang_yesno_types

Integer

审核状态

是

6

chongwu_lingyang_yesno_text

String

审核原因

是

7

create_time

Date

创建时间

是

表4-9流浪动物救助信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

liulangdongwujiuzhu_name

String

救助标题

是

3

liulangdongwujiuzhu_photo

String

现场图片

是

4

zan_number

Integer

赞

是

5

cai_number

Integer

踩

是

6

liulangdongwujiuzhu_clicknum

Integer

点击次数

是

7

liulangdongwujiuzhu_content

String

救助过程简介

是

8

create_time

Date

创建时间

是

表4-10流浪动物救助留言信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

liulangdongwujiuzhu_id

Integer

流浪动物救助

是

3

yonghu_id

Integer

用户

是

4

liulangdongwujiuzhu_liuyan_text

String

留言内容

是

5

reply_text

String

回复内容

是

6

insert_time

Date

留言时间

是

7

update_time

Date

回复时间

是

8

create_time

Date

创建时间

是

表4-11流浪动物救助收藏信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

liulangdongwujiuzhu_id

Integer

流浪动物救助

是

3

yonghu_id

Integer

用户

是

4

liulangdongwujiuzhu_collection_types

Integer

类型

是

5

insert_time

Date

收藏时间

是

6

create_time

Date

创建时间

是

表4-12购物车信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

yonghu_id

Integer

所属用户

是

3

chongwuyongpin_id

Integer

商品

是

4

buy_number

Integer

购买数量

是

5

create_time

Date

添加时间

是

6

update_time

Date

更新时间

是

7

insert_time

Date

创建时间

是

表4-13公告信息表

序号

列名

数据类型

说明

允许空

1

id

Int

编号

否

2

news_name

String

公告标题

是

3

news_photo

String

公告图片

是

4

news_types

Integer

公告类型

是

5

news_content

String

公告详情

是

6

create_time

Date

创建时间

是

个人中心

通过设计的个人中心管理功能模块，管理用户可以对相关的个人信息进行管理，比如管理用户可以更新个人账号的密码信息，修改个人账号的用户名信息等，修改密码界面设计如图5-1所示，个人信息界面设计如图5-2所示。

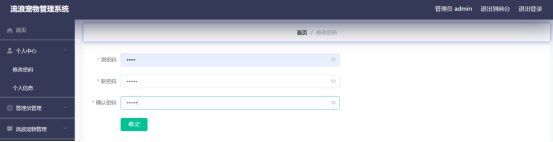

图5-1修改密码界面

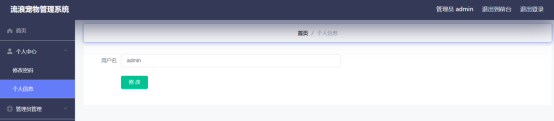

图5-2个人信息界面

管理员管理

通过设计的管理员管理功能模块，管理用户可以对相关的管理员用户信息进行管理，比如管理用户可以查看管理员用户密码信息，更新用户名，删除已经注销的管理员用户信息记录等，管理员管理界面设计如图5-3所示。

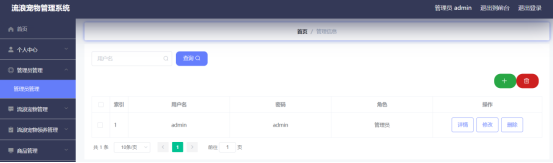

图5-3管理员管理界面

流浪宠物管理

通过设计的流浪宠物管理功能模块，管理用户可以对相关的流浪宠物信息进行管理，比如管理用户可以添加新的流浪宠物信息记录，更新宠物名称，删除失效的流浪宠物信息记录等，流浪宠物管理界面设计如图5-4所示。

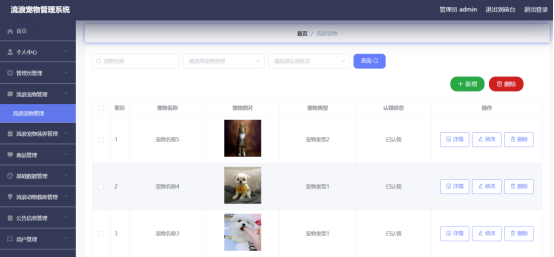

图5-4流浪宠物管理界面

流浪宠物领养管理

通过设计的流浪宠物领养管理功能模块，管理用户可以对相关的流浪宠物领养信息进行管理，比如管理用户可以添加新的流浪宠物领养信息记录，更新流浪宠物领养用户姓名，删除失效的流浪宠物领养信息记录等，流浪宠物领养管理界面设计如图5-5所示。

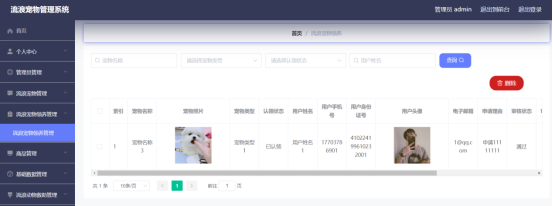

图5-5流浪宠物领养管理界面

商品管理

通过设计的商品管理功能模块，管理用户可以对相关的商品、商品评价、商品订单信息进行管理，比如管理用户可以添加新的商品、商品评价、商品订单信息记录，更新商品姓名、评价内容、地址信息，删除失效的商品、商品评价、商品订单信息记录等，商品管理界面设计如图5-6所示，商品评论管理界面设计如图5-7所示，商品订单管理界面设计如图5-8所示。

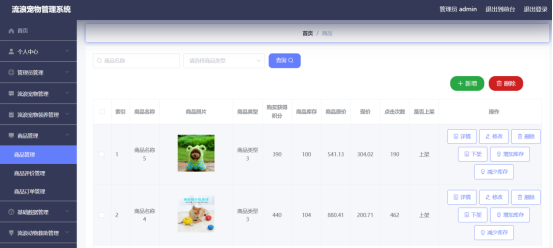

图5-6商品管理界面

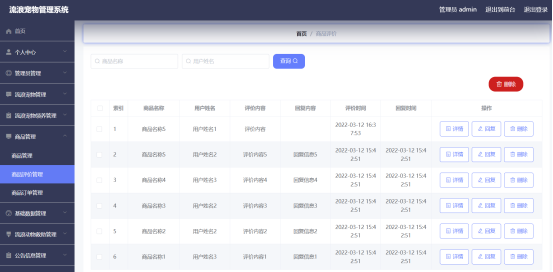

图5-7商品评价管理界面

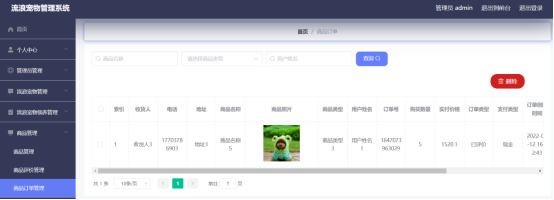

图5-8商品订单管理界面

基础数据管理

通过设计的基础数据管理功能模块，管理用户可以对相关的宠物类型、商品类型、公告类型信息进行管理，比如管理用户可以添加新的宠物类型、商品类型、公告类型信息记录，更新宠物类型、商品类型、公告类型名称信息，删除失效的宠物类型、商品类型、公告类型信息记录等，宠物类型管理界面设计如图5-9所示，商品类型管理界面设计如图5-10所示，公告类型管理界面设计如图5-11所示。

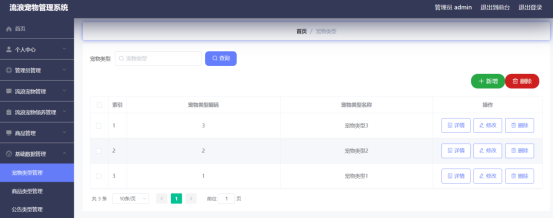

图5-9宠物类型管理界面

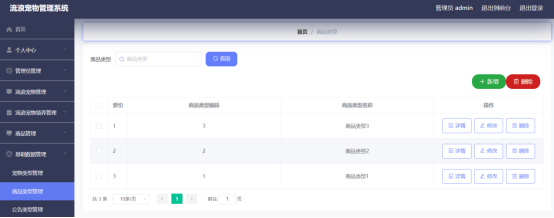

图5-10商品类型管理界面

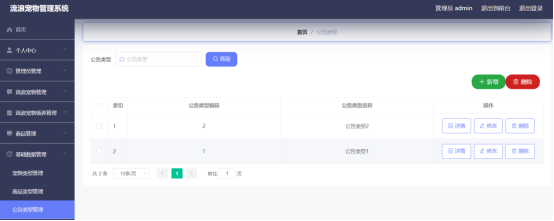

图5-11公告类型管理界面

流浪动物救助管理

通过设计的流浪动物救助管理功能模块，管理用户可以对相关的流浪动物救助、流浪动物救助留言、流浪动物救助收藏信息进行管理，比如管理用户可以添加新的流浪动物救助、流浪动物救助留言、流浪动物救助收藏信息记录，更新救助标题、留言内容、收藏时间信息，删除失效的流浪动物救助、流浪动物救助留言、流浪动物救助收藏信息记录等，流浪动物救助管理界面设计如图5-12所示，流浪动物救助留言管理界面设计如图5-13所示，流浪动物救助收藏管理界面设计如图5-14所示。

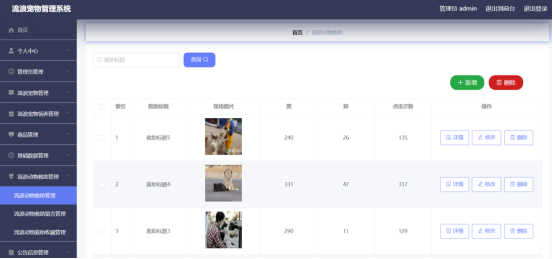

图5-12流浪动物救助管理界面

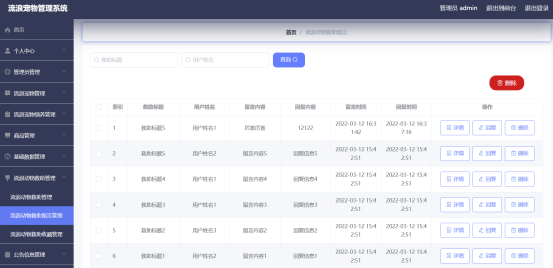

图5-13流浪动物救助留言管理界面

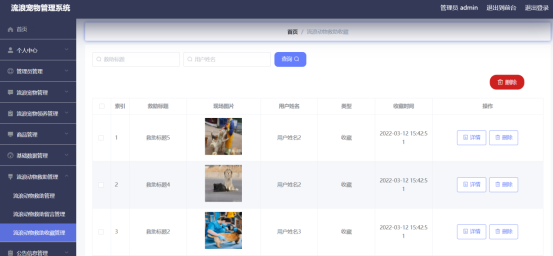

图5-14流浪动物救助收藏管理界面

公告信息管理

通过设计的公告信息管理功能模块，管理用户可以对相关的公告信息进行管理，比如管理用户可以查看详细的公告内容信息，删除失效的公告信息记录等，公告信息管理界面设计如图5-15所示。

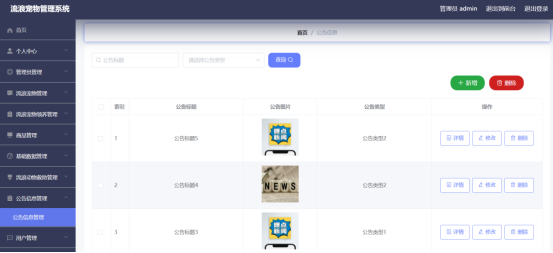

图5-15新闻公告管理界面

用户管理

通过设计的用户管理功能模块，管理用户可以对相关的用户信息进行管理，比如管理用户可以查看用户头像信息，更新用户手机号码，删除已经注销的用户信息记录等，用户管理界面设计如图5-16所示。

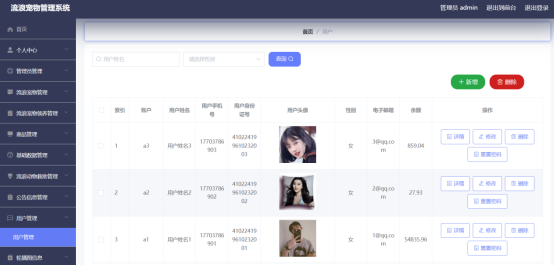

图5-16用户管理界面

轮播图管理

通过设计的轮播图管理功能模块，管理用户可以对相关的轮播图信息进行管理，比如管理用户可以查看轮播图信息，删除失效的轮播图信息记录等，轮播图管理界面设计如图5-17所示。

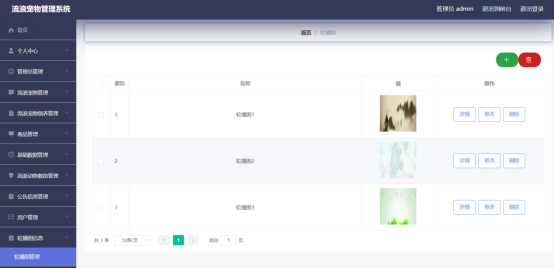

图5-17轮播图管理界面
