基于JAVA+SpringBoot+Vue的装饰工程管理系统

课题背景

二十一世纪互联网的出现，改变了几千年以来人们的生活，不仅仅是生活物资的丰富，还有精神层次的丰富。在互联网诞生之前，地域位置往往是人们思想上不可跨域的鸿沟，信息的传播速度极慢，信息处理的速度和要求还是通过人们骑马或者是信鸽传递，这些信息传递都是不可控制的，中间很有可能丢失，信息的传递水平决定了人们生活的水平。如今大家都在使用互联网软件产品，从内部管理设置计算机管理，提高内部信息化的管理水准，从外部市场也可以用计算机获取相关数据进行处理，如今各行各业已经严重依赖于计算机了。

本课题研究和开发装饰工程管理系统——项目立项子系统，让安装在计算机上的该系统变成管理人员的小帮手，提高装饰工程项目信息处理速度，规范装饰工程项目信息处理流程，让管理人员的产出效益更高。

课题意义

传统处理数据，必须是一张张纸，然后处理完毕又是统计在一张张纸上面，不断的重复处理，最终有个结果给最高层作为参考，这个模式在互联网没有出现之前，是一种常见的事情，信息管理的效率提不上去，人多不一定力量大，因为人多肯定更加消耗资源，并且因为人类需要休息，需要管理，思想会不统一，会偷懒，所以人们研究出专门帮助人们计算的机器，就是计算机的前身，到了互联网时代，人们发现完全可以让程序供应商提供解决方案，自己挑选自己合适的方案来提高自己的产出比。所以在日常工作和生活中会发现各种各样方便人们的工具。

本课题研发的装饰工程管理系统——项目立项子系统，就是提供装饰工程项目信息处理的解决方案，它可以短时间处理完信息，并且这些信息都有专门的存储设备，而且数据的备份和迁移都可以设定为无人值守，从人力角度和信息处理角度以及信息安全角度，装饰工程管理系统——项目立项子系统是完胜传统纸质操作的。

系统流程

装饰工程管理系统——项目立项子系统投入使用后，使用者如果能看到相应的流程操作图会提高程序的理解能力。

操作流程

使用者在操作装饰工程管理系统——项目立项子系统中，应该按照本系统提供的操作流程（图3.1即为本系统的操作流程图）进行操作，可以减少操作失误，从而节省进入装饰工程管理系统——项目立项子系统的时间。

图3.1 系统操作流程

登录流程

装饰工程管理系统——项目立项子系统通过登录功能（图3.2即为其登录的流程）引导使用者进入指定的功能操作区，也避免非本系统的用户享受本系统提供的服务以及查看本系统提供的信息，进而保证用户安全。

图3.2 登录流程

删除信息流程

装饰工程管理系统——项目立项子系统在经过长期使用后，会产生很多的数据信息。为了腾出存储空间存放更多的数据，本系统数据库中存储的数据，一些没有参考价值的数据需要进行删除（图3.3即为删除信息的流程），删除数据过程中，为避免误删，使用者要根据系统的提示来决定是否删除数据。

图3.3 删除信息流程

添加信息流程

装饰工程管理系统——项目立项子系统提供可视化的功能操作区，非常方便使用者进行数据操作，当使用者往系统中录入数据时（图3.4即为添加信息的流程），本系统也会进行数据合法性的判断，符合要求的数据才能够在数据库指定表中进行登记。

图3.4 添加信息流程

功能需求

装饰工程管理系统——项目立项子系统根据使用权限的角度进行功能分析，并运用用例图来展示各个权限需要操作的功能。

图3.5即为管理员用例图，管理员权限操作的功能包括管理合同信息，管理合同报价，管理立项项目，管理预算报价，管理装修进度，管理员工，管理客户等信息。

图3.5 管理员用例图

图3.6即为员工用例图，员工权限操作的功能包括对合同信息，合同报价信息，立项项目信息，预算报价信息，装饰材料总计划信息，装修进度信息等进行新增并管理。

图3.6 员工用例图

图3.7即为客户用例图，客户权限操作的功能包括查看合同报价，查看合同信息，查看立项项目，查看预算报价，查看装修进度，查看公告信息等。

图3.7 客户用例图

用户对着浏览器操作，肯定会出现某些不可预料的问题，但是不代表着系统对于用户在浏览器上的操作不进行处理，所以说，要提前考虑可能会出现的问题。

功能结构设计

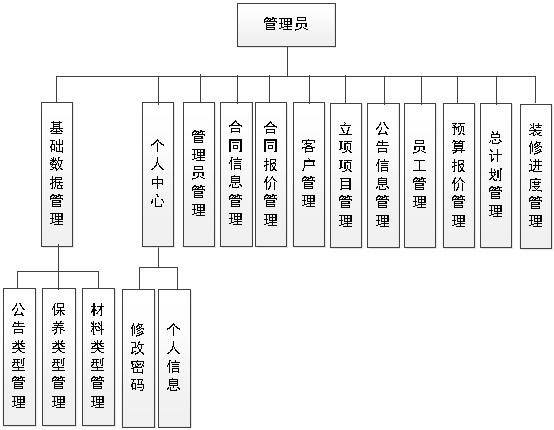

图4.1即为设计的管理员功能结构，管理员权限操作的功能包括管理合同信息，管理合同报价，管理立项项目，管理预算报价，管理装修进度，管理员工，管理客户等信息。

图4.1 管理员功能结构

图4.2即为设计的员工功能结构，员工权限操作的功能包括对合同信息，合同报价信息，立项项目信息，预算报价信息，装饰材料总计划信息，装修进度信息等进行新增并管理。

图4.2 员工功能结构

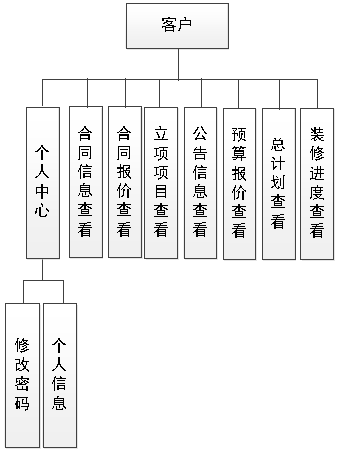

图4.3即为设计的客户功能结构，客户权限操作的功能包括查看合同报价，查看合同信息，查看立项项目，查看预算报价，查看装修进度，查看公告信息等。

图4.3 客户功能结构

数据库设计

装饰工程管理系统——项目立项子系统运行中产生的数据需要按照提前设置的存储规则进行保存，设计出一个符合项目的最优数据存储格式，因为它能减少用户的等待时间，还可以对系统的请求在最短时间内进行响应。所以，对数据库设计时，需要对功能需求进行详细的拆分，以及对业务状态的细分，然后设计具体的存储规则，保证数据库能正常运作，缩短数据处理时间，并在一定程度上降低数据冗余，节省存储空间。

数据库概念设计

实体-联系图还有一个名称即E-R图，是Entity Relationship Diagram各英文单词首字母的缩写，它这种概念模型通常用于对现实世界进行描述。同时它还是一种能够直观表达数据中实体，联系，属性的有效手段。绘制E-R图能够选择的工具也有很多，但是Office Visio 这款软件在E-R图的绘制上一般都是作为首选工具，因为它是基于可视化处理，使用它创建E-R图非常简单。使用基本的E-R图构成元素，比如椭圆，菱形，矩形，还有实线段来表达对应的信息，椭圆代表属性，即实体的特征，矩形代表实体，即数据库中的一个具体数据表，菱形代表实体中相互关系，实线段主要是完成椭圆，矩形，菱形的连接。

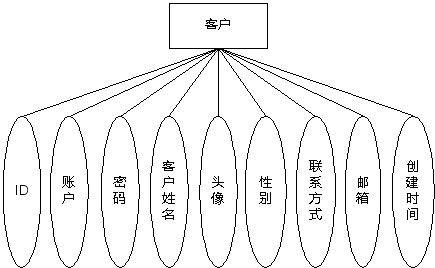

（1）图4.4即为客户这个实体所拥有的属性值。

图4.4 客户实体属性图

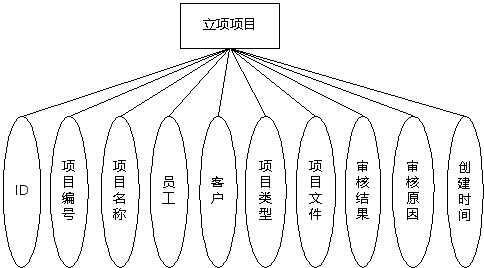

（2）图4.5即为立项项目这个实体所拥有的属性值。

图4.5 立项项目实体属性图

（3）图4.6即为员工这个实体所拥有的属性值。

图4.6 员工实体属性图

（4）图4.7即为装修进度这个实体所拥有的属性值。

图4.7 装修进度实体属性图

（5）图4.8即为管理员这个实体所拥有的属性值。

图4.8 管理员实体属性图

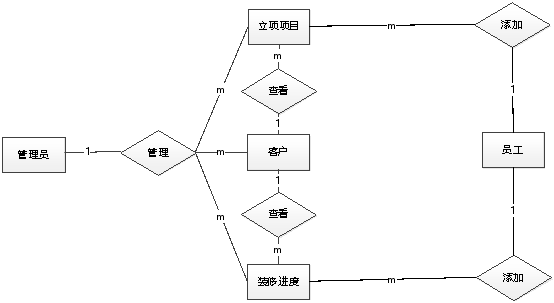

（6）图4.9即为上面介绍的实体中存在的联系。

图4.9 实体间关系E-R图

数据库物理设计

本小节主要任务即是根据上述内容进行数据存储结构的设计，实体的属性就用来表示字段名称，不同的字段表示的数据类型以及取值都不相同，以及该表各个字段是否能够保持空等进行说明，设计完成一张数据表的结构之后，在保存时同样要命名，尽量选择英文名称进行命名并保存，还不容易导致系统出错。接下来就对设计的表进行简单说明。

表4.1 合同管理表

字段

注释

类型

空

id (主键)

主键

int(11)

否

lixiangxiangmu_id

立项项目

int(11)

是

hetong_name

合同名称

varchar(200)

是

hetong_file

合同文件

varchar(200)

是

hetong_text

合同详情

text

是

insert_time

添加时间

timestamp

是

create_time

创建时间

timestamp

是

表4.2 合同报价表

字段

注释

类型

空

id (主键)

主键

int(11)

否

hetong_id

合同

int(11)

是

hetongbaojia_money

报价金额

decimal(10,2)

是

insert_time

添加时间

timestamp

是

create_time

创建时间

timestamp

是

表4.3 客户表

字段

注释

类型

空

id (主键)

主键

int(11)

否

username

账户

varchar(200)

是

password

密码

varchar(200)

是

kehu_name

客户姓名

varchar(200)

是

kehu_photo

头像

varchar(255)

是

sex_types

性别

int(11)

是

kehu_phone

联系方式

varchar(200)

是

kehu_email

邮箱

varchar(200)

是

kehu_delete

假删

int(11)

是

create_time

创建时间

timestamp

是

表4.4 立项项目表

字段

注释

类型

空

id (主键)

主键

int(11)

否

lixiangxiangmu_uuid_number

项目编号

varchar(200)

是

lixiangxiangmu_name

项目名称

varchar(200)

是

yonghu_id

员工

int(11)

是

kehu_id

客户

int(11)

是

lixiangxiangmu_types

项目类型

int(11)

是

lixiangxiangmu_file

项目文件

varchar(200)

是

lixiangxiangmu_yesno_types

审核结果

int(11)

是

lixiangxiangmu_yesno_text

审核原因

text

是

create_time

创建时间

timestamp

是

表4.5 公告信息表

字段

注释

类型

空

id (主键)

主键

int(11)

否

news_name

公告标题

varchar(200)

是

news_types

公告类型

int(11)

是

news_photo

公告图片

varchar(200)

是

insert_time

公告时间

timestamp

是

news_content

公告详情

text

是

create_time

创建时间

timestamp

是

表4.6 管理员表

字段

注释

类型

空

id (主键)

主键

bigint(20)

否

username

用户名

varchar(100)

否

password

密码

varchar(100)

否

role

角色

varchar(100)

是

addtime

新增时间

timestamp

否

表4.7 员工表

字段

注释

类型

空

id (主键)

主键

int(11)

否

username

账户

varchar(200)

是

password

密码

varchar(200)

是

yonghu_name

员工姓名

varchar(200)

是

yonghu_photo

头像

varchar(255)

是

sex_types

性别

int(11)

是

yonghu_phone

联系方式

varchar(200)

是

yonghu_id_number

员工身份证号

varchar(200)

是

yonghu_email

邮箱

varchar(200)

是

yonghu_delete

假删

int(11)

是

create_time

创建时间

timestamp

是

表4.8 预算报价表

字段

注释

类型

空

id (主键)

主键

int(11)

否

lixiangxiangmu_id

立项项目

int(11)

是

yushuanbaojia_money

报价金额

decimal(10,2)

是

insert_time

添加时间

timestamp

是

create_time

创建时间

timestamp

是

表4.9 装饰材料总计划表

字段

注释

类型

空

id (主键)

主键

int(11)

否

lixiangxiangmu_id

立项项目

int(11)

是

zhuangshicailiao_name

材料名称

varchar(200)

是

zhuangshicailiao_photo

材料图片

varchar(255)

是

zhuangshicailiao_money

材料价格

decimal(10,2)

是

zhuangshicailiao_types

材料类型

int(11)

是

zhuangshicailiao_number

采购数量

int(11)

是

zhuangshicailiao_danwei

单位

varchar(255)

是

zhuangshicailiao_text

材料详情

text

是

insert_time

添加时间

timestamp

是

create_time

创建时间

timestamp

是

表4.10 装修进度表

字段

注释

类型

空

id (主键)

主键

int(11)

否

lixiangxiangmu_id

立项项目

int(11)

是

zhuangxiujindu_name

进度标题

varchar(200)

是

zhuangxiujindu_photo

进度图片

varchar(255)

是

zhuangxiujindu_text

进度详情

text

是

insert_time

添加时间

timestamp

是

create_time

创建时间

timestamp

是

管理员功能实现

立项项目管理

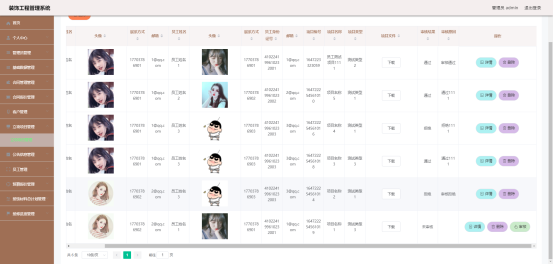

图5.1 即为编码实现的立项项目管理界面，立项项目信息包括项目名称，项目文件，项目类型等信息，管理员审核立项项目信息，下载立项项目文件，查询立项项目信息等。

图5.1 立项项目管理界面

合同报价管理

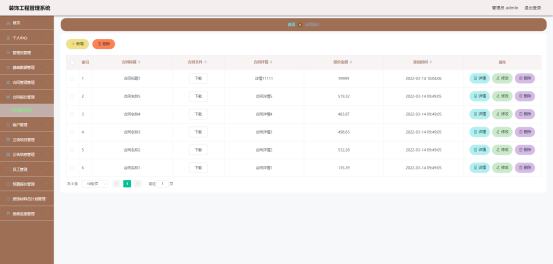

图5.2 即为编码实现的合同报价管理界面，合同报价信息包括合同详情，报价金额，合同标题等信息，管理员可以修改合同报价信息，删除需要删除的合同报价信息等。

图5.2 合同报价管理界面

装饰材料总计划管理

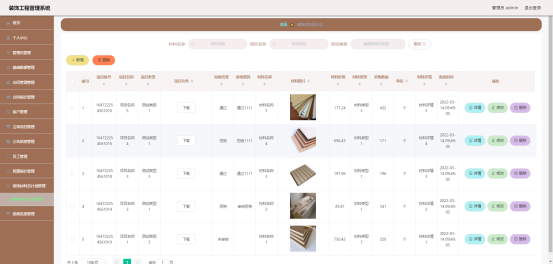

图5.3 即为编码实现的装饰材料总计划管理界面，装饰材料总计划信息包括材料名称，材料价格，材料采购数量，材料详情等信息，管理员可以修改装饰材料总计划信息，可以查询装饰材料总计划信息，可以删除装饰材料总计划信息等。

图5.3 装饰材料总计划管理界面

客户管理

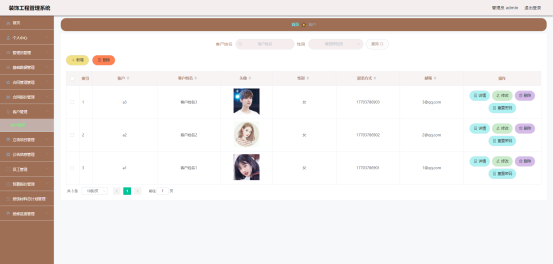

图5.4 即为编码实现的客户管理界面，客户信息包括联系方式，姓名，性别等信息，管理员可以删除需要删除的客户信息，可以查询客户等。

图5.4 客户管理界面

员工功能实现

新增立项项目

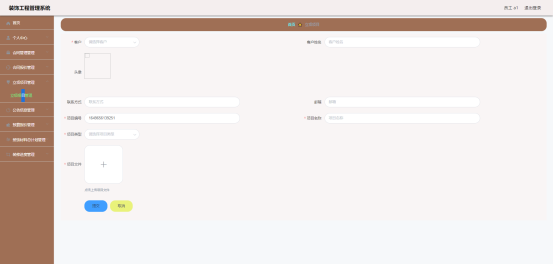

图5.5 即为编码实现的新增立项项目界面，员工在新增立项项目界面中登记立项项目信息，主要包括客户姓名，联系方式，项目类型，项目文件等信息，登记完成立项项目信息之后，直接提交。

图5.5 新增立项项目界面

预算报价管理

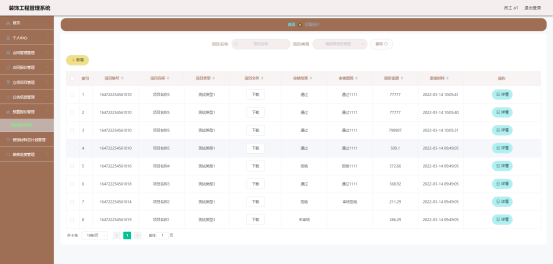

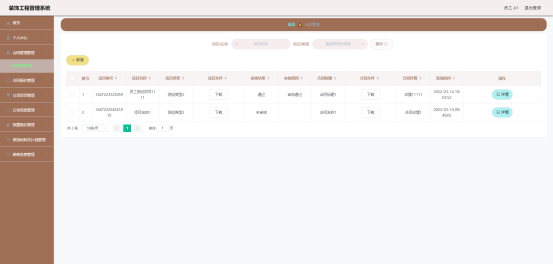

图5.6 即为编码实现的预算报价管理界面，员工可以新增预算报价信息，可以查看预算报价详细信息。

图5.6 预算报价管理界面

合同信息管理

图5.7 即为编码实现的合同信息管理界面，员工新增项目合同信息，下载项目文件，下载合同文件，查看合同详细信息等。

图5.7 合同信息管理界面

客户功能实现

装修进度查看

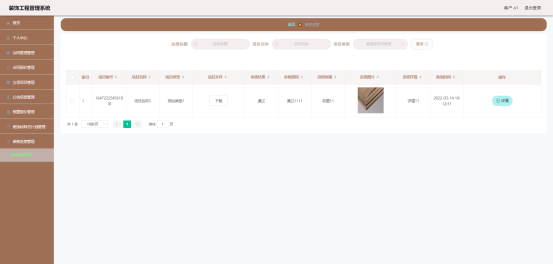

图5.8 即为编码实现的装修进度查看界面，客户自己在装修进度查看界面查看装修进度图片，装修进度详情信息，可以通过装修进度标题查询装修进度信息，也能根据项目名称查询装修进度信息等。

图5.8 装修进度查看界面

合同报价查看

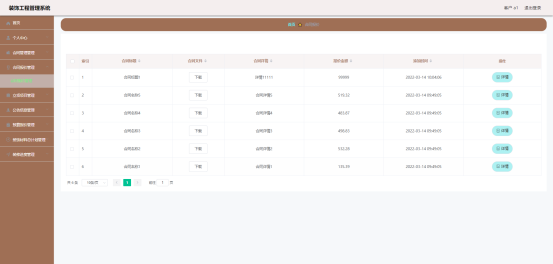

图5.9 即为编码实现的合同报价查看界面，客户查看合同报价金额，查看合同详情，下载合同文件。

图5.9 合同报价查看界面

装饰材料总计划查看

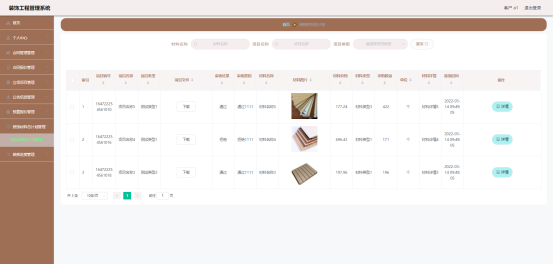

图5.10 即为编码实现的装饰材料总计划查看界面，客户查看材料价格，材料图片，采购数量，材料详情，材料名称等信息，可以查看装饰材料总计划详情信息，同时可以根据材料名称或项目名称来查询装饰材料总计划信息等。

图5.10 装饰材料总计划查看界面
