基于JAVA+SpringBoot+Vue的医院后台管理系统

研究背景

互联网概念的产生到如今的蓬勃发展，用了短短的几十年时间就风靡全球，使得全球各个行业都进行了互联网的改造升级，标志着互联网浪潮的来临。在这个新的时代，各行各业都充分考虑互联网是否能与本行业进行结合，是否能解决本行业或者本行业中某些方面的自古以来的痛点。长期以来，数据内容，数据传播，数据储存等都是一门门专业的内容，因为需要记住的内容很多，造成古人的言简意赅，如今互联网的到来让数据更加的清晰好认不复杂，一目了然不出错，毕竟在整个历史上数据的丢失，传承的断代，都是因为数据不能好好的保存，不能好好的流传。当年的年代用互联网思维和互联网技术，对大量数据的录入更新，存储汇总，备份分析方面，使得远远的超过传统的数据管理技术。在这样的时代潮流下，采用新技术开发新软件，对传统行业进行革命性的改造成为了当今的主流。本次开发医院后台管理系统，解决了患者信息管理关于数据方面的管理分析，存储传输的痛点，不仅仅对管理员提供了便利，还能提高用户的满意度。

目的和意义

此次医院后台管理系统的开发，需要用到的知识不仅涉及到界面设计与功能设计方面的知识，还需要涉及到数据库与编程语言上面的知识，这些知识点对于一个即将毕业的学生来说，一是为了巩固在校所学相关专业知识；二是为了让学生学会如何将专业理论知识运用于现实软件的开发过程；三是让学生明白知识是无穷无尽的，要时刻明白活到老学到老的真正含义，让学生要养成时刻学习的习惯，同时也要相信通过此次程序的开发，会让学生对于专业知识的理解与软件开发水平的提高有着极大的帮助。

系统流程分析

分析程序的流程，涉及到程序的整体操作流程，通过分析与设计，绘制的程序操作流程图见下图。此程序为了确保安全，会让使用者通过登录模块验证信息，符合要求的使用者才有权限操作程序。

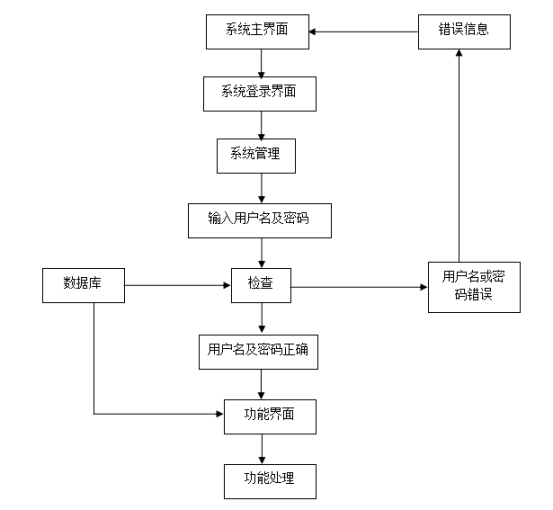

图3-1 程序操作流程图

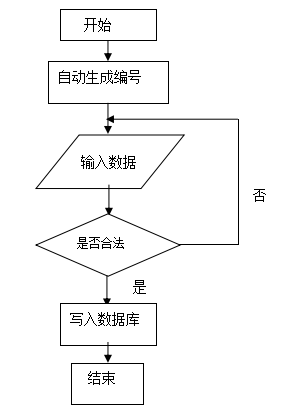

程序处理数据会涉及到数据的录入环节，绘制的添加流程见下图。程序录入数据过程中，始终与数据库保持同步。

图3-2 信息添加流程图

程序里面的数据也会出现错误，因此就有相应的修改数据的功能，绘制的程序修改流程见下图。此过程也是跟后台数据库进行数据同步显示。

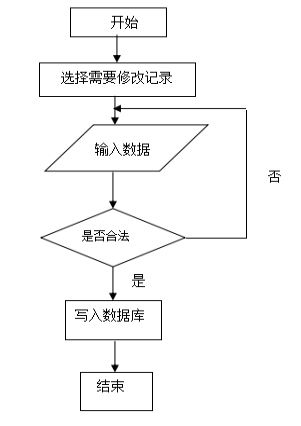

图3-3信息修改流程图

程序数据存放于数据仓库，有时也会涉及到数据删除，此过程对应的流程图见下图。数据信息被删除之后，数据库里面也就没有了该数据信息了。

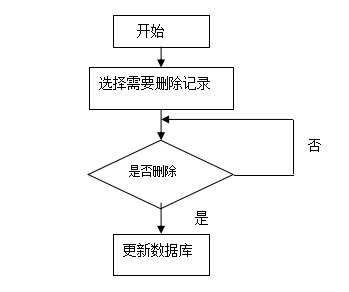

图3-4 信息删除流程图

系统设计的原则

在系统设计过程中，也需要遵循相应的设计原则，这些设计原则可以帮助设计者在短时间内设计出符合设计规范的设计方案。设计原则主要有可靠性，安全性，可定制化，可扩展性，可维护性，可升级性以及客户体验等原则。下面就对这些原则进行简要阐述。

可靠性：一个软件是否可靠决定了其是否被用户使用，设计不可靠的软件，用户很容易就遗弃；

安全性：程序软件承担了信息的保存与管理等事务，安全性不足的软件会导致使用者承担巨大的损失；所以系统安全也是需要考虑进入的；

可定制化：市场环境从来都不是一直固定不变，面对客户群体的改变，以及使用环境的改变，市场需求的改变等因素，程序软件也要易于调整以适应各种变化；

可扩展性：程序软件在运行使用期间，也需要及时引进当下的新技术来进行系统优化，主要就是在系统功能层面，系统性能层面上进行相应的扩展，只有这样才能让系统在实际生活中继续占有市场；

可维护性：程序软件的维护需要一定量的资金，不管是排除现有程序错误，还是变更软件的现有需求，都需要在软件技术上投入一定资金，所以易于维护的软件程序就可以降低技术层面的资金消耗；

可升级性：程序软件的投入使用，会面临用户数量增多的情况，用户对软件的使用率也会提升，所以系统面临这种情况，仍然需要通过升级保持性能的合理，这样才能够适应市场；

客户体验：设计出来的程序软件在界面上不能够太复杂，要遵循界面设计的原理设计出简单，方便操作的功能操作界面，让用户易于接受软件，并乐于使用软件提供的功能。

系统结构设计

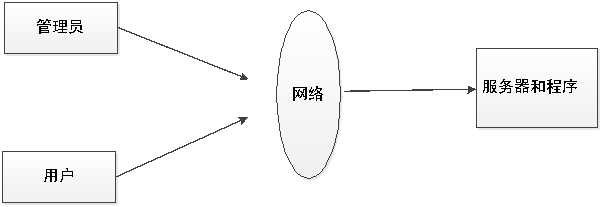

在系统结构设计上，经综合考虑还是选择比C/S更省资金的B/S结构模式，现如今浏览器已经实现了普及，并在技术上逐渐完善和成熟，它在节约软件开发成本的基础上，还能实现原本用专业软件操作才能实现的强大功能。总之，B/S结构是当下全新的，认可度高的系统构造技术。系统结构设计图通过绘制，效果展示如下：

图4-1 系统结构设计图

功能结构设计

在管理员功能模块确定下来的基础上，对管理员各个功能进行设计，确定管理员功能的详细模块。绘制的管理员功能结构见下图。

图4-2 管理员功能结构图

数据库设计

与功能结构设计一样，数据库设计也是程序开发不可避免的设计环节，数据库设计最主要的目的就是帮助运行程序存储相应的数据信息。数据库设计包含的内容有数据表结构的设计，也包含了数据库E-R图的设计。

数据库E-R图

在绘制E-R图之前，先要找出数据库的实体，明确各个实体具有的属性，比如用户信息这个实体，它具备的属性包括了用户的姓名属性，用户的密码属性，用户的创建时间属性等，所以明确了用户这个实体，以及用户实体具备的属性之后，就需要根据这些信息绘制用户实体对应的实体属性图了。绘制软件选用当下认可度高，使用范围广，操作便利的微软旗下的Visio工具。各实体信息的E-R图如图4-4、图4-4、图4-5、图4-6、图4-7、图4-8、图4-9、图4-10、图4-11、图4-12、图4-13所示，系统总体E-R图如图4-14所示。

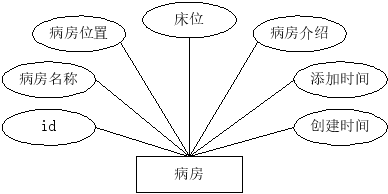

图4-3病房E-R图

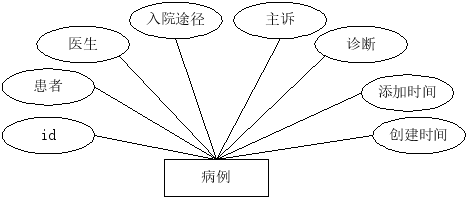

图4-4病例E-R图

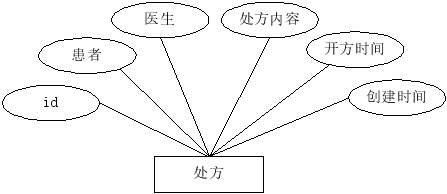

图4-5处方E-R图

图4-6字典E-R图

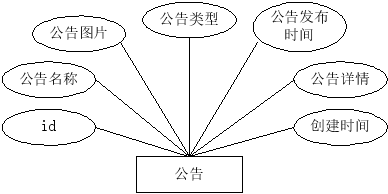

图4-7公告E-R图

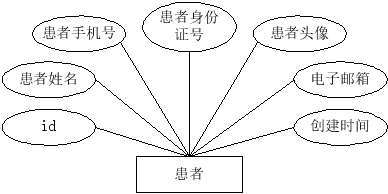

图4-8患者E-R图

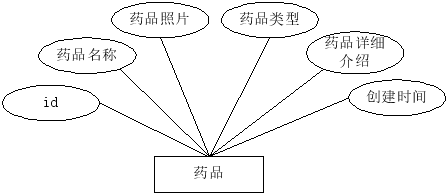

图4-9药品E-R图

图4-10医生E-R图

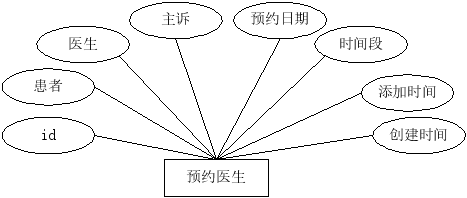

图4-11预约医生E-R图

图4-12住院E-R图

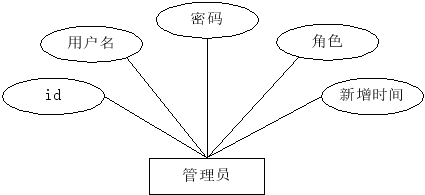

图4-13管理员E-R图

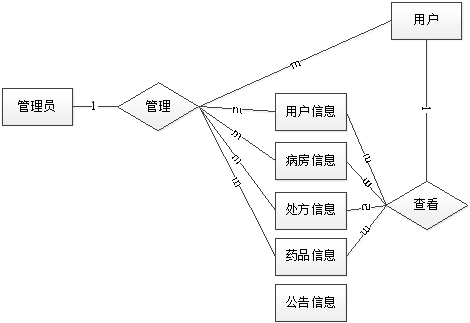

图4-14系统总体E-R图数据库表结构

在进行这部分设计之前，需要明白和掌握数据类型以及各个数据类型的长度范围等知识，因为在一张具体的数据表中，为了方便理解，这里就举个简单的例子。比如用户信息表，这个表格的字段就是用户这个实体具备的属性，这时就需要对字段进行数据类型，以及字段长度的设置，也要设置一个主键来作为用户信息表的唯一标识。这些都是数据库表结构设计需要完成的内容。根据医院后台管理系统的功能设计以及数据库设计要求，展示该系统的数据表结构。

表4-1病房表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

bingfang_name

String

病房名称

是

3

bingfang_address

String

病房位置

是

4

chuangwei_types

Integer

床位

是

5

bingfang_content

String

病房介绍

是

6

insert_time

Date

添加时间

是

7

create_time

Date

创建时间

是

表4-2病例表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

huanzhe_id

Integer

患者

是

3

yisheng_id

Integer

医生

是

4

ruyuantujing_types

Integer

入院途径

是

5

zhusu_content

String

主诉

是

6

zhenduan_content

String

诊断

是

7

insert_time

Date

添加时间

是

8

create_time

Date

创建时间

是

表4-3处方表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

huanzhe_id

Integer

患者

是

3

yisheng_id

Integer

医生

是

4

zhenduan_content

String

处方内容

是

5

insert_time

Date

开方时间

是

6

create_time

Date

创建时间

是

表4-4字典表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

dic_code

String

字段

是

3

dic_name

String

字段名

是

4

code_index

Integer

编码

是

5

index_name

String

编码名字

是

6

super_id

Integer

父字段id

是

7

beizhu

String

备注

是

8

create_time

Date

创建时间

是

表4-5公告信息表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

gonggao_name

String

公告名称

是

3

gonggao_photo

String

公告图片

是

4

gonggao_types

Integer

公告类型

是

5

insert_time

Date

公告发布时间

是

6

gonggao_content

String

公告详情

是

7

create_time

Date

创建时间

是

表4-6患者表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

huanzhe_name

String

患者姓名

是

3

huanzhe_phone

String

患者手机号

是

4

huanzhe_id_number

String

患者身份证号

是

5

huanzhe_photo

String

患者头像

是

6

huanzhe_email

String

电子邮箱

是

7

create_time

Date

创建时间

是

表4-7药品表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

yaopin_name

String

药品名称

是

3

yaopin_photo

String

药品照片

是

4

yaopin_types

Integer

药品类型

是

5

yaopin_content

String

药品详细介绍

是

6

create_time

Date

创建时间

是

表4-8医生表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

yisheng_name

String

医生姓名

是

3

yisheng_phone

String

医生手机号

是

4

yisheng_id_number

String

医生身份证号

是

5

yisheng_photo

String

医生头像

是

6

keshi_types

Integer

科室

是

7

zhiwei_types

Integer

职位

是

8

yisheng_email

String

电子邮箱

是

9

create_time

Date

创建时间

是

表4-9预约医生表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

huanzhe_id

Integer

患者

是

3

yisheng_id

Integer

医生

是

4

yuyueyisheng_content

String

主诉

是

5

yuyue_time

Date

预约日期

是

6

shijidian_types

Integer

时间段

是

7

insert_time

Date

添加时间

是

8

create_time

Date

创建时间

是

表4-10住院表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

huanzhe_id

Integer

患者

是

3

yisheng_id

Integer

医生

是

4

bingfang_id

Integer

病房

是

5

zhuyuantujing_types

Integer

住院途径

是

6

zhuyuanguanli_content

String

住院详情

是

7

insert_time

Date

住院时间

是

8

create_time

Date

创建时间

是

表4-11管理员表

序号

列名

数据类型

说明

允许空

1

Id

Int

id

否

2

username

String

用户名

是

3

password

String

密码

是

4

role

String

角色

是

5

addtime

Date

新增时间

是

管理员功能实现

患者管理

此页面让管理员管理患者的数据，患者管理页面见下图。此页面主要实现患者的增加、修改、删除、查看的功能。

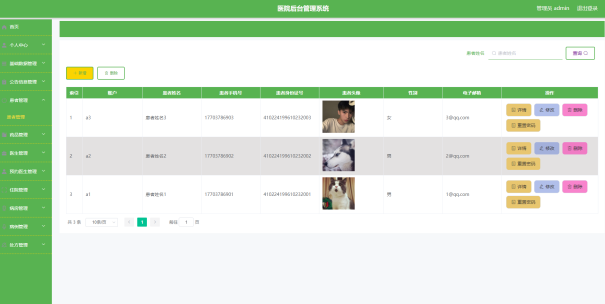

图5-1 患者管理页面

公告信息管理

公告信息管理页面提供的功能操作有：新增公告，修改公告，删除公告操作。下图就是公告信息管理页面。

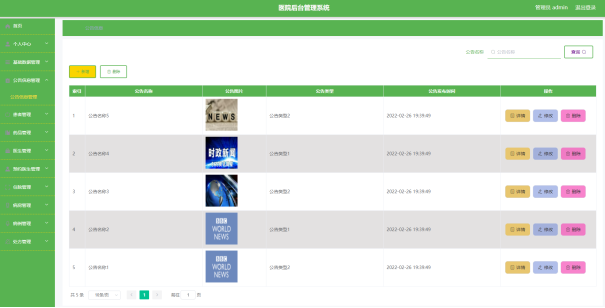

图5-2 公告信息管理页面

公告类型管理

公告类型管理页面显示所有公告类型，在此页面既可以让管理员添加新的公告信息类型，也能对已有的公告类型信息执行编辑更新，失效的公告类型信息也能让管理员快速删除。下图就是公告类型管理页面。

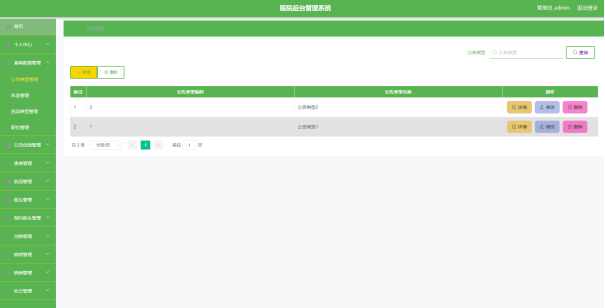

图5-3 公告类型列表页面

系统测试方法

程序软件进入到系统测试这一个环节时，也需要根据测试的方法进行规范化测试操作，测试方法以及使用顺序分别是：首先是单元测试，接着是集成测试和系统测试，最后才是验收测试，下面将描述系统测试方法。

单元测试：这个部分需要涉及到程序的代码方面的知识，这个操作环节是程序的开发者进行的，当程序开发者通过代码编写程序的子功能模块时，就会进行单元级别的测试，通常这个环节的测试也会被称作是白盒测试。

集成测试：这个步骤的前提是程序的所有功能模块都已完成开发，这个时候需要把程序所有的子功能模块集成到一起，形成一个完整的系统，此测试的主要目的就是检查这些功能模块集成在一起时的兼容性，也就是检测它们是否按照预期正常运行。

系统测试：当程序测试进入到这个环节时，就意味着程序测试工作已经进行到一半了，这个部分的测试也有另外一个名字，称作是黑盒测试，主要用于测试系统的功能是否按照预期进行运行。

验收测试：开发的程序已经通过了前面的单元测试，集成测试，以及系统测试环节时，就需要进行验收了，这个环节的操作用户就是程序面临的最终用户或者是客户。测试主要目的就是验证开发完成的程序是不是能够符合用户对其的期望，以及程序的所有功能是否符合用户的真正需求。
